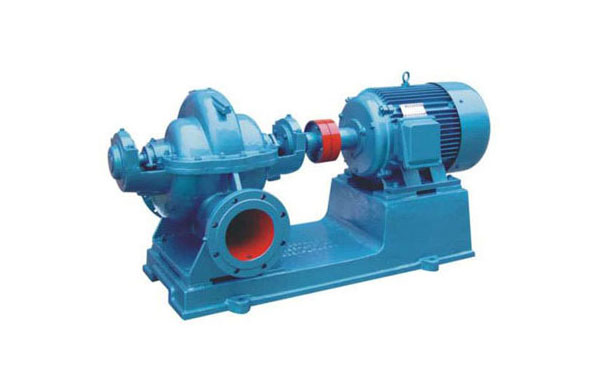

SHG型离心泵

我要询价

SHG型离心泵

【概述】

sh型离心泵用来输送不含固体颗粒及温度不超过80℃的清洁液体。

【性能范围】

流量Q:144～12500m３／h

扬程H:9～140m

【结构】

Sh型泵体采用水平中开式，具有单级、双吸叶轮，吸八及吐出管与下半部泵体铸在一起不需要拆卸管路及电动机就能容易的检查泵的转子部件。

【型号说明】

10 Sh G一13 A　叶轮切割次数，顺序为AB表示

比转数被10整除的整数

叶轮材质为铸钢，T为铸铜

单级双吸中开式离心泵

吸入口径(英寸)

【轴封】

泵采用软填料密封，在轴封处装有可更换的轴套。

【传动】

泵通过弹性联轴器由电动机驱动泵。从传动端看，泵为逆时针方向旋转(可按特殊订货供应顺时针方向旋转的泵)。

轴承和平衡装置：轴承体(滚动轴承或滑动轴承)装在泵轴的两端。轴向由双吸叶轮平衡，残余轴向力由滚动轴承平衡。滚动轴承用油脂润滑，滑动轴承用稀油润滑。

【材料】

泵体＿铸铁

密封环＿铸铁

叶轮＿铸铁、铸钢

轴套＿铸铁

轴＿优质炭素钢
