凝结水泵较高的压力流入排出管道

2019-11-18

次

凝结水泵是吸取有高度真空的凝结器的水，所以其工作条件不同于一般水泵，如我厂凝结器真空为95.6kPa，凝汽器内绝对压力为0.0044MPa,因此要求凝结水泵要有9.5m以上的吸水高度才能工作，但这个高度一般水泵做不到，因此在发电厂就把凝结水泵安装在凝汽器正常水位2～3m之下的位置，利用凝结水的静压力来增加凝结水泵吸水侧的绝对压力，从而保证了凝结水泵的工作条件。（凝结水泵只要能产生6.5～7.5m的吸水高度即可）另外水泵入口绝对压力的增加还可以防止凝结水在水泵入口处的汽化，保证水泵正常工作，因为凝结水具有一定的温度40℃，在低压下很容易汽化。

凝结水泵厂家长轴泵泵壳内灌满被输送的液体，启动后，叶轮由轴带动高速转动，叶片间的液体也必须随着转动。在离心力的作用下，液体从叶轮中心被抛向外缘并获得能量，以高速离开叶轮外缘进入蜗形泵壳。在蜗壳中，液体由于流道的逐渐扩大而减速，又将部分动能转变为静压能，最后以较高的压力流入排出管道，送至需要场所。液体由叶轮中心流向外缘时，在叶轮中心形成了一定的真空，由于贮槽液面上方的压力大于泵入口处的压力，液体便被连续压入叶轮中。可见，只要叶轮不断地转动，液体便会不断地被吸入和排出。

首先应根据输送液体的性质和操作条件确定泵的类型，然后按已确定的流量Qe和压头He从泵的样本或产品目录中选出合适的型号。显然，选出的泵所提供的流量和压头不见得与管路要求的流量Qe和压头He完全相符，且考虑到操作条件的变化和备有一定的裕量，所选泵的流量和压头可稍大一点，但在该条件下对应泵的效率应比较高，即点(Qe、He)坐标位置应靠在泵的率范围所对应的H-Q曲线下方。型号选出后，应列出该泵的各种性能参数。

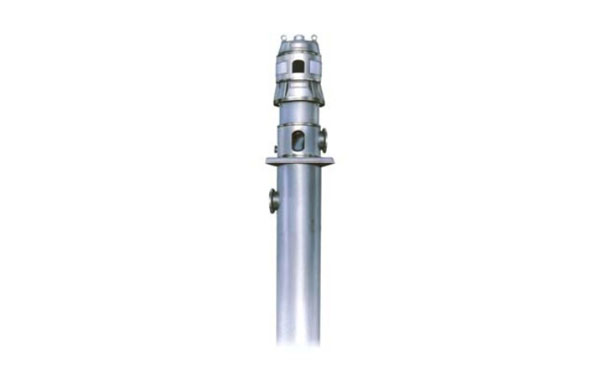

凝结水泵
